Eletrobomba BS3
Eletrobomba submersível BS3 para furos de 3", águas limpas, fabrico JOVAL em Portugal.
Aplicações
- Captação de água em furos de 3", reservatórios e cursos de água.
- Abastecimento doméstico de água.
- Rega agrícola e jardins.
- Sistemas hidropneumáticos.
Dados técnicos
| Tipo | Submersível para águas limpas |
|---|---|
| Material | Turbinas radiais em policarbonato e difusores em Noryl reforçado com fibra de vidro |
| Detalhes do motor | Motor submersível em banho de óleo, arrefecido pela água do furo |
| Proteção | IP 68 |
| Isolamento | Classe F |
| Temperatura máxima | 35° C |
| Boca de impulsão | 1" 1/4 |
| Tensão | 230 V (1~) / 400 V (3~) |
|---|---|
| Frequência | 50 Hz |
| Arranques/Hora | 20 |
| Profundidade máxima de imersão | 100 m |
| Diâmetro | 3" (76 mm) |

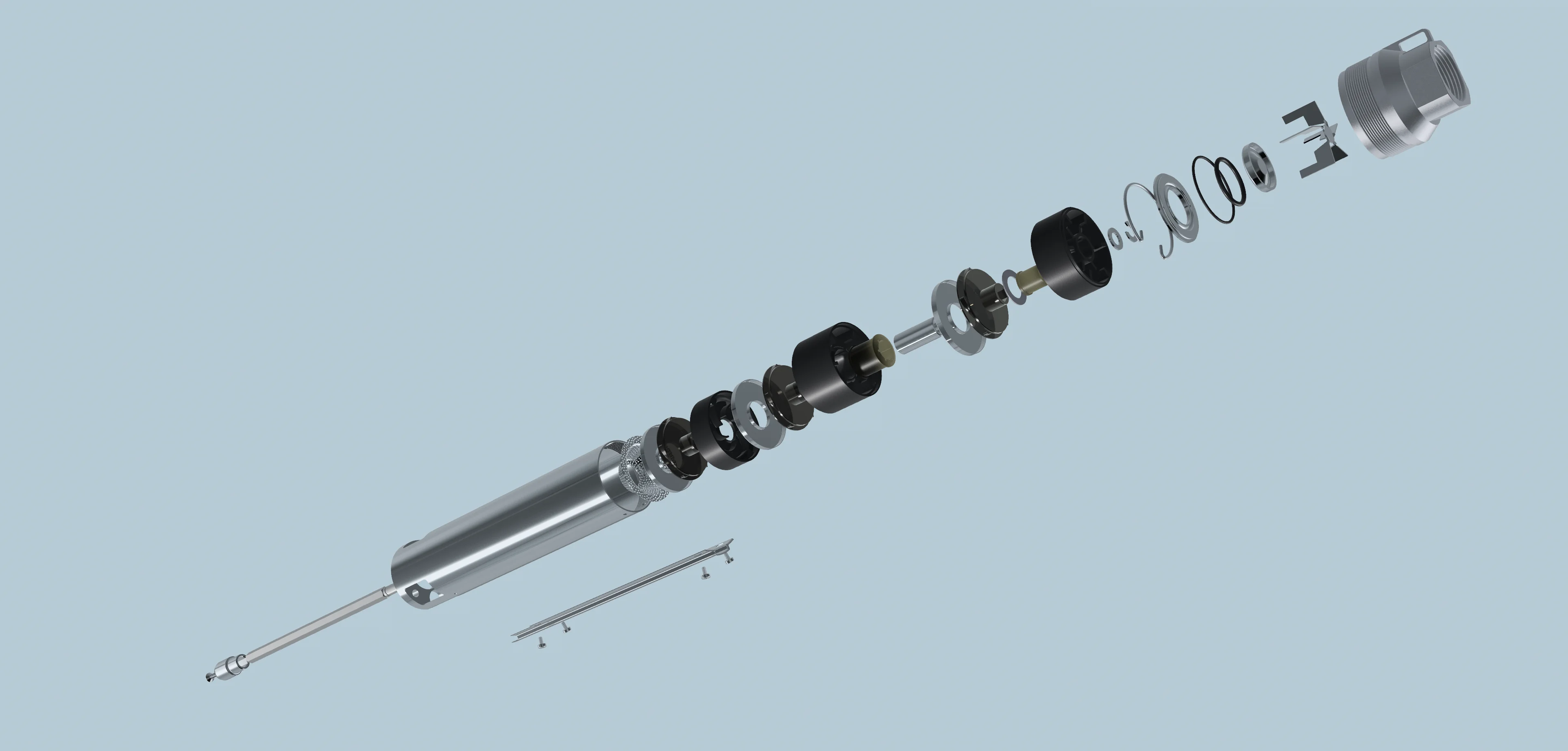

| Pos. | Descrição | Material (standard) |
|---|---|---|
| 1 | Câmara de descarga | Aço inox. AISI 304 |
| 2 | Válvula de retenção | Aço inox. AISI 304 |
| 3 | Camisa externa | Aço inox. AISI 304 |
| 4 | Turbina / Impulsor | Policarbonato (PC) |
| 5 | Difusor | Noryl reforçado c/ fibra de vidro |
| 6 | Veio | Aço inox. AISI 303, sextavado 12 mm |
| 7 | Acoplamento | Aço inox. AISI 304 |

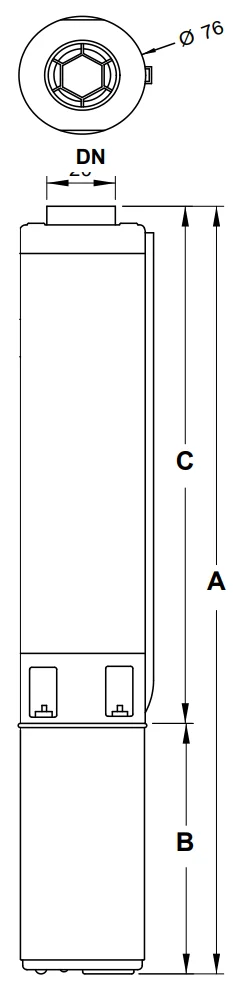

| Modelo | A (mm) | B (mm) | C (mm) | DN |
|---|---|---|---|---|
| BS3 1/22 | 966 | 387 | 579 | 1" 1/4 |
| BS3 1/38 | 1246 | 387 | 859 | 1" 1/4 |
| BS3 1/50 | 1537 | 427 | 1110 | 1" 1/4 |
| BS3 1.5/22 | 966 | 387 | 579 | 1" 1/4 |
| BS3 1.5/30 | 1217 | 427 | 790 | 1" 1/4 |
| BS3 1.5/35 | 1234 | 427 | 807 | 1" 1/4 |
| BS3 1.5/45 | 1470 | 447 | 1023 | 1" 1/4 |
| BS3 2/16 | 933 | 387 | 546 | 1" 1/4 |
| BS3 2/22 | 1105 | 427 | 678 | 1" 1/4 |
| BS3 2/30 | 1301 | 447 | 854 | 1" 1/4 |
| BS3 2/44 | 1700 | 497 | 1203 | 1" 1/4 |
| BS3 3/16 | 933 | 387 | 546 | 1" 1/4 |
| BS3 3/22 | 1105 | 427 | 678 | 1" 1/4 |
| BS3 3/30 | 1301 | 447 | 854 | 1" 1/4 |
| BS3 3/44 | 1700 | 497 | 1203 | 1" 1/4 |
Selecione um modelo na tabela seguinte para destacar a curva correspondente. A tabela contém os mesmos valores do gráfico.
Selecione um modelo para destacar a curva correspondente.
Deslize horizontalmente para consultar todos os valores. A coluna “Modelo” permanece visível.
| Modelo | Detalhes do motor | H (m) · Q (m³/h) H (m) · Q (l/min) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| kW | CV | A (1~ 230 V / 3~ 400 V) | 0 | 0.3 | 0.6 | 0.9 | 1.1 | 1.2 | 1.32 | |
| kW | CV | A (1~ 230 V / 3~ 400 V) | 0 | 5 | 10 | 15 | 18 | 20 | 22 | |
| 0,37 | 0,50 | 4.7 / 1.4 | 69,0 | 61,0 | 51,0 | 39,0 | 29,0 | 21,0 | 11,0 | |
| 0,37 | 0,50 | 4.7 / 1.4 | 119,0 | 105,0 | 89,0 | 67,0 | 50,0 | 36,0 | 20,0 | |
| 0,55 | 0,75 | 5.7 / 1.8 | 156,0 | 138,0 | 117,0 | 88,0 | 66,0 | 48,0 | 26,0 | |
Selecione um modelo na tabela seguinte para destacar a curva correspondente. A tabela contém os mesmos valores do gráfico.
Selecione um modelo para destacar a curva correspondente.
Deslize horizontalmente para consultar todos os valores. A coluna “Modelo” permanece visível.
| Modelo | Detalhes do motor | H (m) · Q (m³/h) H (m) · Q (l/min) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| kW | CV | A (1~ 230 V / 3~ 400 V) | 0 | 0.3 | 0.6 | 0.9 | 1.2 | 1.5 | 1.8 | 2 | |
| kW | CV | A (1~ 230 V / 3~ 400 V) | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 33 | |
| 0,37 | 0,50 | 4.7 / 1.4 | 80,0 | 76,0 | 70,0 | 63,0 | 54,0 | 41,0 | 26,0 | 14,0 | |
| 0,55 | 0,75 | 5.7 / 1.8 | 110,0 | 103,0 | 96,0 | 85,0 | 73,0 | 56,0 | 36,0 | 20,0 | |
| 0,55 | 0,75 | 5.7 / 1.8 | 128,0 | 120,0 | 112,0 | 100,0 | 85,0 | 66,0 | 42,0 | 23,0 | |
| 0,75 | 1,00 | 7.1 / 3.1 | 165,0 | 155,0 | 143,0 | 128,0 | 110,0 | 84,0 | 53,0 | 30,0 | |
Selecione um modelo na tabela seguinte para destacar a curva correspondente. A tabela contém os mesmos valores do gráfico.
Selecione um modelo para destacar a curva correspondente.
Deslize horizontalmente para consultar todos os valores. A coluna “Modelo” permanece visível.
| Modelo | Detalhes do motor | H (m) · Q (m³/h) H (m) · Q (l/min) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| kW | CV | A (1~ 230 V / 3~ 400 V) | 0 | 0.6 | 1.2 | 1.8 | 2 | 2.2 | 2.4 | 2.5 | |
| kW | CV | A (1~ 230 V / 3~ 400 V) | 0 | 10 | 20 | 30 | 33 | 36 | 40 | 42 | |
| 0,37 | 0,50 | 4.7 / 1.4 | 61,0 | 56,0 | 47,0 | 35,0 | 31,0 | 25,0 | 16,0 | 11,0 | |
| 0,55 | 0,75 | 5.7 / 1.8 | 84,0 | 77,0 | 64,0 | 49,0 | 42,0 | 35,0 | 23,0 | 15,0 | |
| 0,75 | 1,00 | 7.1 / 3.1 | 115,0 | 104,0 | 87,0 | 66,0 | 57,0 | 47,0 | 31,0 | 20,0 | |
| 1,10 | 1,50 | 10.4 / 4.3 | 168,0 | 153,0 | 128,0 | 97,0 | 84,0 | 69,0 | 45,0 | 30,0 | |
Selecione um modelo na tabela seguinte para destacar a curva correspondente. A tabela contém os mesmos valores do gráfico.
Selecione um modelo para destacar a curva correspondente.
Deslize horizontalmente para consultar todos os valores. A coluna “Modelo” permanece visível.
| Modelo | Detalhes do motor | H (m) · Q (m³/h) H (m) · Q (l/min) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| kW | CV | A (1~ 230 V / 3~ 400 V) | 0 | 0.6 | 1.2 | 1.8 | 2.1 | 2.4 | 2.7 | 3 | |
| kW | CV | A (1~ 230 V / 3~ 400 V) | 0 | 10 | 20 | 30 | 35 | 40 | 45 | 50 | |
| 0,37 | 0,50 | 4.7 / 1.4 | 57,0 | 52,0 | 45,0 | 37,0 | 32,0 | 25,0 | 16,0 | 5,0 | |
| 0,55 | 0,75 | 5.7 / 1.8 | 78,0 | 71,0 | 63,0 | 51,0 | 44,0 | 35,0 | 23,0 | 8,0 | |
| 0,75 | 1,00 | 7.1 / 3.1 | 106,0 | 97,0 | 85,0 | 70,0 | 59,0 | 48,0 | 31,0 | 10,0 | |
| 1,10 | 1,50 | 10.4 / 4.3 | 156,0 | 142,0 | 125,0 | 102,0 | 87,0 | 70,0 | 45,0 | 15,0 | |
