Central Hidropneumática Simples JMV-D ARRANQUE DIRECTO
A central hidropneumática JMV-D efectua o sistema de arranque e paragem automático por intermédio de pressostatos reguláveis. Assim que haja consumo de água, o primeiro abastecimento é efectuado a partir do reservatório hidropneumático. Quando a pressão baixa até ao nível de regulação do arranque, a primeira bomba entra em serviço. Se o consumo continuar a aumentar, as restantes bombas entram em funcionamento sucessivamente.
Um relé de alternância inteligente integrado no quadro elétrico faz variar a sequência de arranque em cada ciclo, garantindo um desgaste uniforme e maior longevidade do equipamento. O funcionamento é extremamente silencioso e totalmente automático.
Aplicações
- Edifícios residenciais e de escritórios
- Centros comerciais e hotéis
- Indústria transformadora
- Escolas e hospitais
- Irrigação e sistemas de lavagem industrial
- Serviços municipalizados
Dados Técnicos
Especificações Técnicas
| Tipo | Centrais Hidropneumáticas Automáticas |
|---|---|
| Série | JMV-D (Série MV) |
| product.components | 2 ou 3 Eletrobombas em paralelo |
| Proteção | Proteção Digital (Falta de água, sobrecarga, falta de linha) |
| Refrigeração | Refrigeração pelo líquido bombeado |
Aplicações
- Edifícios residenciais e de escritórios
- Centros comerciais e hotéis
- Indústria transformadora
- Escolas e hospitais
- Irrigação e sistemas de lavagem industrial
- Serviços municipalizados
Lista de Materiais
| Pos. | Descrição | Material (Standard) |
|---|---|---|
| 1 | Quadro Elétrico | Proteção Eletrónica Digital |
| 2 | Eletrobombas | Série MV (Multicelulares Verticais) |
| 3 | Colector de compressão | Aço Inoxidável AISI 304 |
| 4 | Base de assentamento | Aço Inoxidável AISI 304 |
| 5 | Pressostatos | Regulação de arranque/paragem |
| 6 | Manómetro | Com glicerina |
| 7 | Válvula de Retenção | Incluída por bomba |
| 8 | Válvulas de Seccionamento | Incluída por bomba |
Modelos e Características de Performance
Nota: Clique nas linhas da tabela para as destacar e comparar modelos.
| Modelo | kW | HP | V | Amp (A) | Altura Manométrica (m) | Caudal (l/h) |
|---|---|---|---|---|---|---|
| JMV 2-3M - D | 0.37 | 0.5 | 230 | 2.6 | 28 - 7 | 600 - 4.200 |
| JMV 2-7M - D | 1.1 | 1.5 | 230 | 6.3 | 74 - 18 | 600 - 4.200 |
| JMV 2-11M - D | 1.5 | 2 | 230 | 8.4 | 116 - 28 | 600 - 4.200 |
| JMV 2-3T - D | 0.37 | 0.5 | 400 | 1 | 28 - 7 | 600 - 4.200 |
| JMV 2-7T - D | 1.1 | 1.5 | 400 | 2.4 | 74 - 18 | 600 - 4.200 |
| JMV 2-13T - D | 2.2 | 3 | 400 | 5 | 137 - 33 | 600 - 4.200 |
| JMV 3-3M - D | 0.55 | 0.75 | 230 | 3.5 | 30 - 11 | 600 - 4.800 |
| JMV 3-7M - D | 1.1 | 1.5 | 230 | 6.3 | 76 - 28 | 600 - 4.800 |
| JMV 3-10M - D | 1.5 | 2 | 230 | 8.4 | 62 - 17 | 600 - 4.800 |
| JMV 5-3M - D | 0.55 | 0.75 | 230 | 3.5 | 34 - 12 | 1.200 - 7.500 |
| JMV 5-7M - D | 1.5 | 2 | 230 | 8.4 | 81 - 35 | 1.200 - 7.500 |
| JMV 10-2M - D | 0.75 | 1 | 230 | 4.4 | 23 - 1 | 1.200 - 15.000 |
| JMV 10-4M - D | 1.5 | 2 | 230 | 8.4 | 44 - 9 | 1.200 - 15.000 |

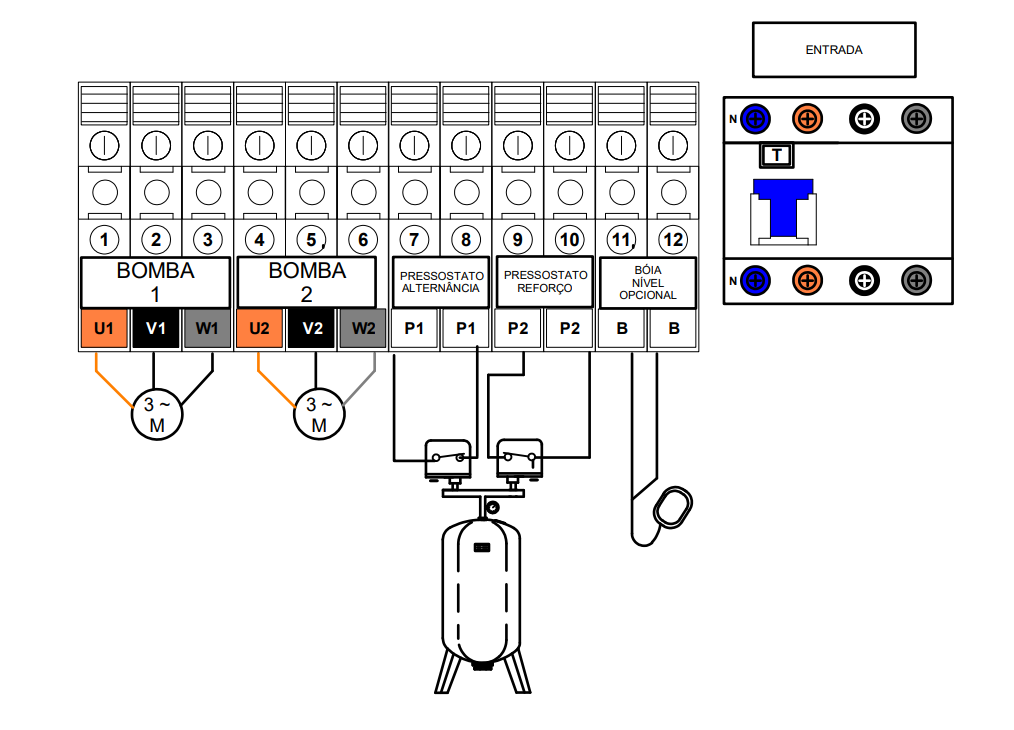

Ligações
Instalação e Manutenção
Instalação:
- Instalar a central num local seco, ventilado e protegido das intempéries.
- Prever espaço suficiente para futuras operações de manutenção.
- Assegurar que a tubagem de aspiração é estanque e tem uma inclinação ascendente para a bomba.
- Verificar se a tensão da rede corresponde à placa de características dos motores.
Manutenção Preventiva:
- Verificar mensalmente a pressão de pré-carga do reservatório (sempre com a central sem pressão de água).
- Controlar o aperto das ligações elétricas e hidráulicas.
- Verificar se existem ruídos ou vibrações anormais durante o funcionamento.
- Em caso de paragem prolongada com risco de gelo, drenar totalmente as bombas e colectores.
Proteções do Quadro Elétrico
O quadro elétrico de comando e proteção digital incluído na central JMV-D garante a segurança total do sistema:
- Falta de Água: Proteção eletrónica que interrompe o funcionamento caso não haja água na aspiração (auto-restauro configurável).
- Sobrecarga: Corte imediato em caso de consumo excessivo de corrente por parte dos motores.
- Falta de Fase: Proteção contra falhas na linha elétrica que possam danificar os motores trifásicos.
- Alternância: Garante que as bombas trabalham o mesmo número de horas, prolongando a vida útil do conjunto.
Condições de Utilização
- Verificar pressão de ar do reservatório a cada 3 meses (sem pressão de água)
- O preço da central NÃO inclui reservatório de pressão
- Capacidade mínima recomendada do reservatório:
- - Caudal 2 a 3 m³/h: 100L
- - Caudal 5 m³/h: 200L
- - Caudal 10 m³/h: 300L
- Purgar colectores e bombas em caso de risco de geo ou paragens prolongadas
