Quadro Eléctrico BA2CF
Aplicações
- Águas Residuais
- Águas Pluviais
Dados Técnicos
Detalhes Técnicos
| Tensão | 220 - 230V* ~ / 380 - 400V* ~ |
|---|---|
| Frequência | 50-60 Hz |
| Grau de Proteção IP | 55 |
| Temperatura | -5ºC / + 45ºC |
| Material da Caixa | product.box_material_abs |
Aplicações
- Águas Residuais
- Águas Pluviais

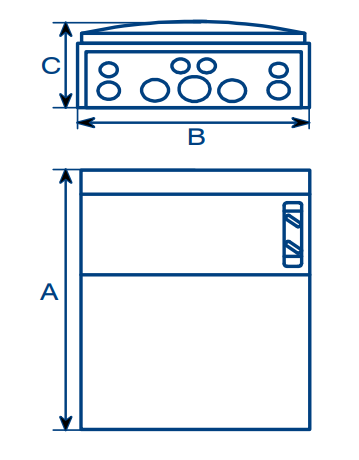

Dimensões do Quadro (Exterior)
Nota: Clique nas linhas da tabela para as destacar e comparar modelos.
| Material | A (mm) | B (mm) | C (mm) | Nota |
|---|---|---|---|---|
| product.box_material_abs | 436 | 310 | 147 | Com tampa transparente com proteção UV |
QUADROS ELÉCTRICOS DE CONTROLO P/ ÁGUAS RESIDUAIS (Duas eletrobombas) - CHINT
Nota: Clique nas linhas da tabela para as destacar e comparar modelos.
| Referência | Código | Regulação Térmica | HP | KW | Voltagem |
|---|---|---|---|---|---|
| D2X 230 BA2CF - 3 | 1082520003 | 2,5 - 4 A | 0,33 - 0,5 | 0,25 - 0,37 | N + 1~ 230V |
| D2X 230 BA2CF - 4 | 1082520004 | 4 - 6 A | 0,75 - 1 | 0,55 - 0,75 | N + 1~ 230V |
| D2X 230 BA2CF - 5 | 1082520005 | 5,5 - 8 A | 1 | 0,75 | N + 1~ 230V |
| D2X 230 BA2CF - 6 | 1082520006 | 7 - 10 A | 1,5 | 1,1 | N + 1~ 230V |
| D2X 230 BA2CF - 7 | 1082520007 | 9 - 13 A | 2 | 1,5 | N + 1~ 230V |
| D4X 230 BA2CF - 2 | 1082540002 | 1,6 - 2,5 A | 0,75 - 1 | 0,55 - 0,75 | N + 3~ 400V |
| D4X 230 BA2CF - 3 | 1082540003 | 2,5 - 4 A | 1,5 - 2 | 1,1 - 1,5 | N + 3~ 400V |
| D4X 230 BA2CF - 4 | 1082540004 | 4 - 6 A | 3 | 2,2 | N + 3~ 400V |
| D4X 230 BA2CF - 5 | 1082540005 | 5,5 - 8 A | 4 | 3 | N + 3~ 400V |
| D4X 230 BA2CF - 6 | 1082540006 | 7 - 10 A | 5 | 3,7 | N + 3~ 400V |
| D4X 230 BA2CF - 7 | 1082540007 | 9 - 13 A | 5,5 | 4 | N + 3~ 400V |
QUADROS ELÉCTRICOS DE CONTROLO P/ ÁGUAS RESIDUAIS (Duas eletrobombas) - EATON
Nota: Clique nas linhas da tabela para as destacar e comparar modelos.
| Referência | Código | Regulação Térmica | HP | KW | Voltagem |
|---|---|---|---|---|---|
| D2E 230 BA2CF - 3 | 1083320003 | 1,6 - 2,4 A | 0,33 | 0,25 | N + 1~ 230V |
| D2E 230 BA2CF - 4 | 1083320004 | 2,4 - 4 A | 0,5 | 0,37 | N + 1~ 230V |
| D2E 230 BA2CF - 5 | 1083320005 | 4 - 6 A | 0,75 - 1 | 0,55 - 0,75 | N + 1~ 230V |
| D2E 230 BA2CF - 6 | 1083320006 | 6 - 10 A | 1,5 | 1,1 | N + 1~ 230V |
| D2E 230 BA2CF - 7 | 1083320007 | 10 - 12 A | 2 | 1,5 | N + 1~ 230V |
| D4E 230 BA2CF - 3 | 1083340003 | 1,6 - 2,4 A | 1 | 0,75 | N + 3~ 400V |
| D4E 230 BA2CF - 4 | 1083340004 | 2,4 - 4 A | 1,5 - 2 | 1,1 - 1,5 | N + 3~ 400V |
| D4E 230 BA2CF - 5 | 1083340005 | 4 - 6 A | 3 | 2,2 | N + 3~ 400V |
| D4E 230 BA2CF - 6 | 1083340006 | 6 - 10 A | 4 | 3 | N + 3~ 400V |
| D4E 230 BA2CF - 7 | 1083340007 | 10 - 12 A | 5,5 | 4 | N + 3~ 400V |
QUADROS ELÉCTRICOS DE CONTROLO P/ ÁGUAS RESIDUAIS (Duas eletrobombas) - SCHNEIDER
Nota: Clique nas linhas da tabela para as destacar e comparar modelos.
| Referência | Código | Regulação Térmica | HP | KW | Voltagem |
|---|---|---|---|---|---|
| D2T 230 BA2CF - 3 | 1085320003 | 2,5 - 4 A | 0,33 - 0,5 | 0,25 - 0,37 | N + 1~ 230V |
| D2T 230 BA2CF - 4 | 1085320004 | 4 - 6 A | 0,75 - 1 | 0,55 - 0,75 | N + 1~ 230V |
| D2T 230 BA2CF - 5 | 1085320005 | 5,5 - 8 A | 1 | 0,75 | N + 1~ 230V |
| D2T 230 BA2CF - 6 | 1085320006 | 7 - 10 A | 1,5 | 1,1 | N + 1~ 230V |
| D2T 230 BA2CF - 7 | 1085320007 | 9 - 13 A | 2 | 1,5 | N + 1~ 230V |
| D4T 230 BA2CF - 2 | 1085340002 | 1,6 - 2,5 A | 0,75 - 1 | 0,55 - 0,75 | N + 3~ 400V |
| D4T 230 BA2CF - 3 | 1085340003 | 2,5 - 4 A | 1,5 - 2 | 1,1 - 1,5 | N + 3~ 400V |
| D4T 230 BA2CF - 4 | 1085340004 | 4 - 6 A | 3 | 2,2 | N + 3~ 400V |
| D4T 230 BA2CF - 5 | 1085340005 | 5,5 - 8 A | 4 | 3 | N + 3~ 400V |
| D4T 230 BA2CF - 6 | 1085340006 | 7 - 10 A | 5 | 3,7 | N + 3~ 400V |
| D4T 230 BA2CF - 7 | 1085340007 | 9 - 13 A | 5,5 | 4 | N + 3~ 400V |
Instruções
Antes de instalar leia atentamente as instruções detalhadas. A instalação deve ser sempre efetuada por pessoal qualificado, em conformidade com a legislação em vigor.
Condições de Utilização
- Altitude Máx. 2000m
- Nível de Poluição III
- Tolerância de Tensão +/- 10%
Especificações Detalhadas
Antes de instalar leia atentamente as instruções que se seguem. A instalação deve ser sempre efetuada por pessoal qualificado, em conformidade com a legislação em vigor.
Modo de Funcionamento
Quando o nível de efluentes chegar a 1ª boía (bóia de paragem) o quadro não dá ordem de arranque; só dará ordem de arranque ao alcançar a 2ª bóia (bóia de alternância).
Depois da ordem de arranque entra em funcionamento uma bomba. Se conseguir baixar o nível dos efluentes, a bomba em serviço só irá desligar quando o nível chegar à bóia 1.
Durante o ciclo normal de trabalho entre o nível da bóia 1 e 2, o quadro irá ligar alternadamente as bombas.
Se a opção de montagem for para águas pluviais com 3 bóias, a bóia nº 1 irá realizar a função da bóia de paragem e bóia de alternância (conforme esquema).
Se durante o ciclo de trabalho de uma bomba o nível atingir a 3ª bóia (bóia de reforço), o quadro irá dar ordem de arranque à 2ª bomba. A bomba de reforço também irá receber ordem de arranque se a 2ª boia estiver a dar sinal durante 10 min (função programável 3/5/10 min ou desligado).
Em funcionamento, a(s) bomba(s) só irão desligar quando o nível chegar à bóia de paragem.
Alarmes e Segurança
Em caso de avaria das bóias 2 e 3, o quadro irá dar ordem de arranque às duas bombas quando o nível dos efluentes alcançar a 4ª bóia (bóia de alarme) e desligam na 1ª bóia. Nesta situação, o quadro irá accionar o alarme (besouro).
O alarme também será accionado se o nível dos efluentes atingir a bóia nº 4 (bóia de alarme por sobrenível).
Em caso de avaria por falta de sinal da bóia nº 1, o quadro irá trabalhar por comando temporizado; só irá actuar quando o nível de efluentes chegar à bóia de alarme, ligando as duas bombas e acionando o besouro. Quando baixar o nível e a bóia de alarme deixar de dar sinal, as bombas desligam após uma temporização pré-seleccionada (5 ou 15 s).
Manutenção e Proteção
O quadro dispõe de um ciclo de manutenção para evitar a sedimentação na bóia de paragem. Se o nível chegar à bóia 1 e após 60 min não se registrar qualquer funcionamento das bombas, uma delas irá ligar e só desligará quando desactivar a bóia de paragem.
Quando for dada a ordem de arranque em simultâneo das bombas, para evitar o golpe de ariete, elas ligam com um intervalo entre si de 3 ou 10 s. Na paragem das bombas, também há um intervalo de dois segundos entre elas.
Nota: Todos os contactos externos de comando são livres de tensão.

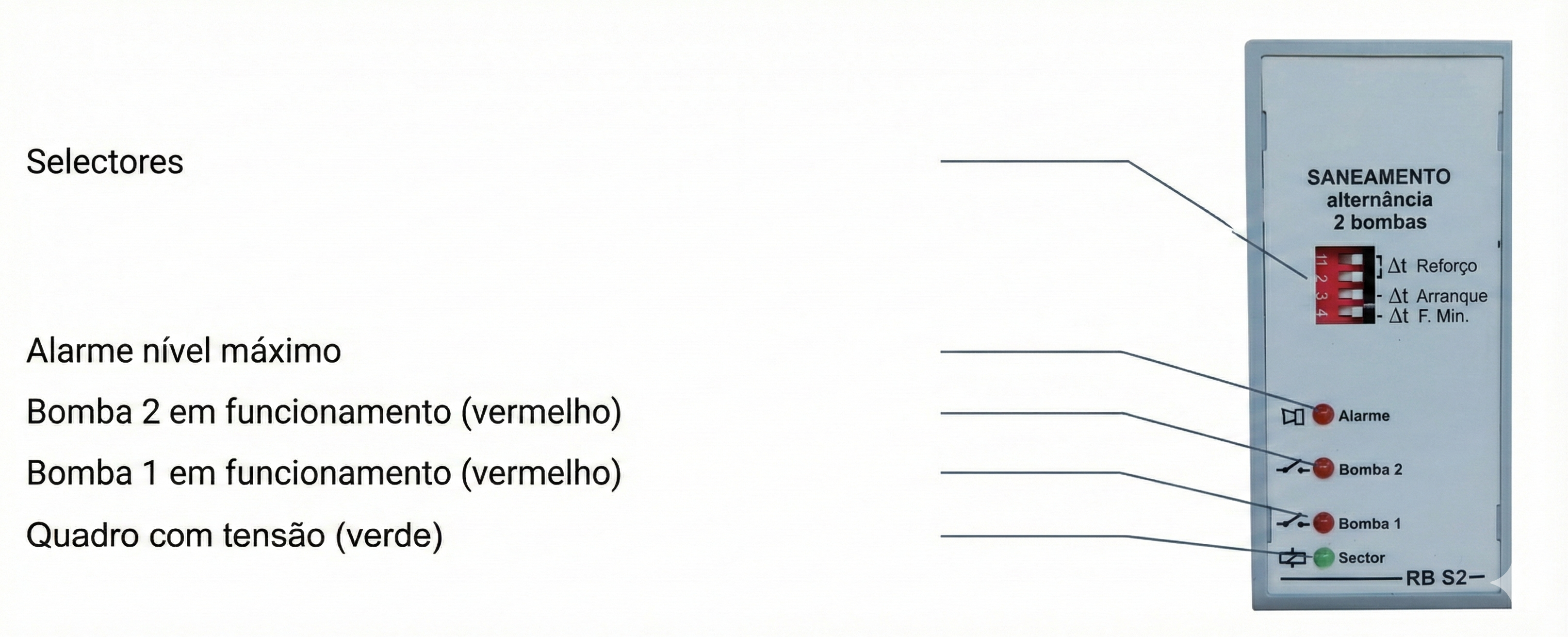

Relé de Nível

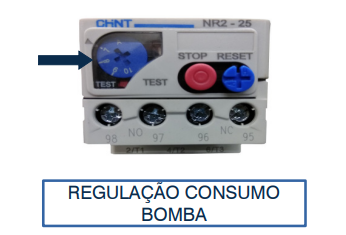

Regulação de Consumo
Esquemas de Montagem

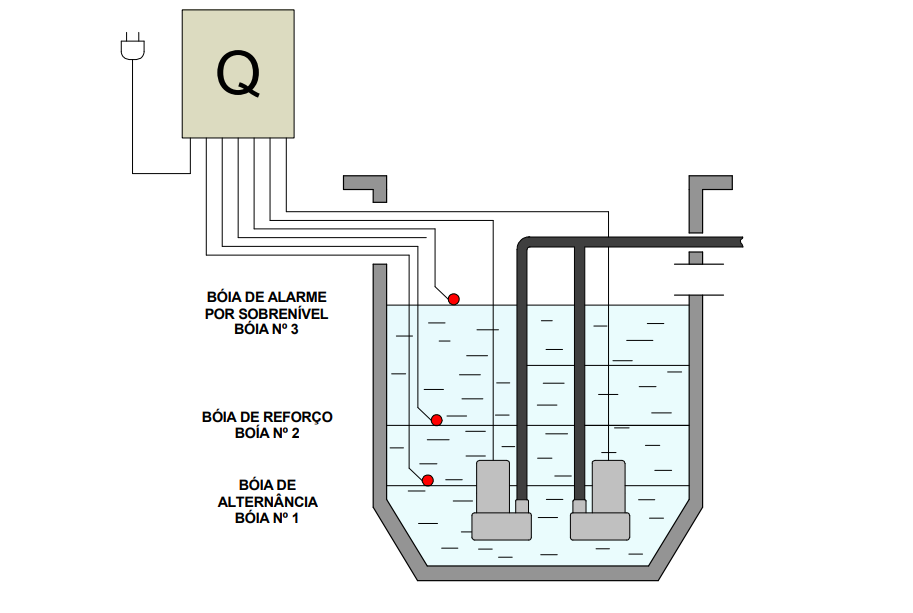

Esquema de Montagem (Águas Pluviais)

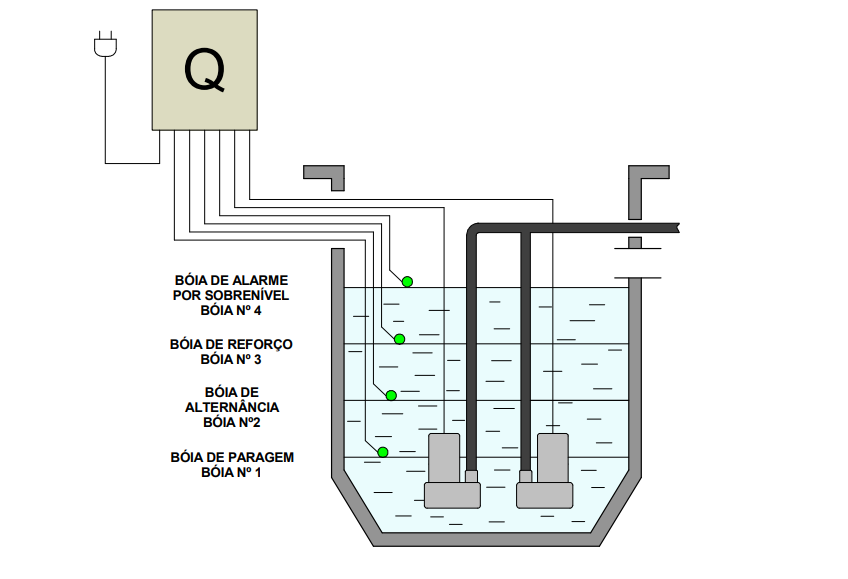

Esquema de Montagem (Águas Sépticas)
