Catálogo Industrial
Bombas para Instalação Exterior
Bombas de superfície para pressurização e transferência de água.
Bombas para Instalação Exterior
Bombas para Instalação Exterior · Visão Técnica

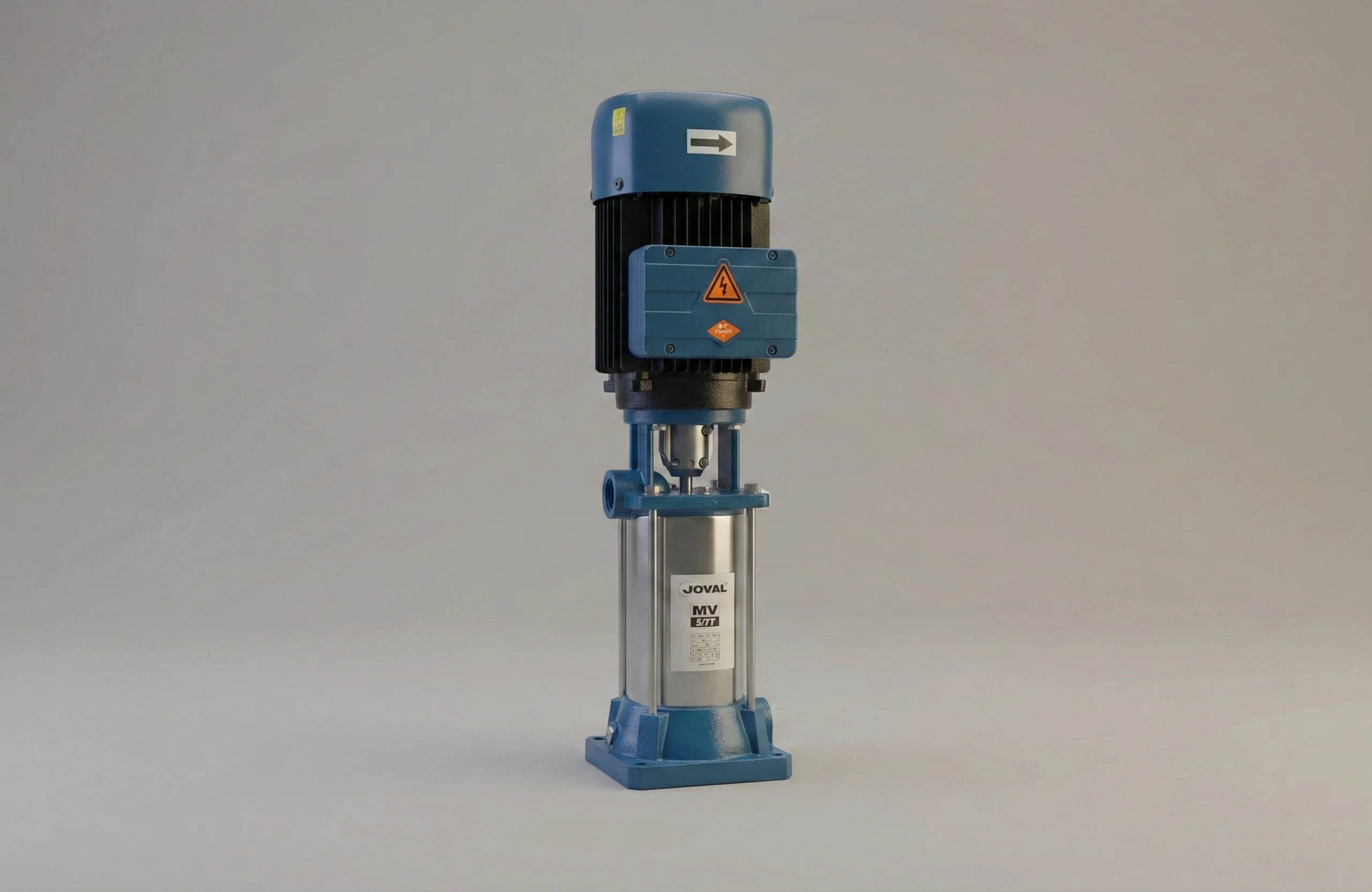

A série MV são bombas verticais em configuração in-line com motor hermético, ideais para pressurização em espaços reduzidos. Cobre caudais até 15 m³/h e alturas manométricas até 160 m, em tensão monofásica 230 V ou trifásica 400 V. A série CDMF é a opção vertical de média pressão com ligação por flanges DIN, selo mecânico de cartucho (ALLOY/SiC/NBR) e motor TEFC de alta eficiência classe IE2/IE3. A série CDLF é a variante vertical mais leve, pensada para instalações prediais e comerciais de pressão moderada; a série CHLF partilha o mesmo construto técnico em configuração horizontal, útil quando a altura livre da sala técnica é limitada.
Todas as séries partilham construção em aço inoxidável AISI 304, grau de proteção IP 55, isolamento classe F, regime de operação S1 (serviço contínuo) a velocidade nominal de 2900 rpm, vedação mecânica em SiC/grafite e conformidade com a norma ISO 9906 anexo A para ensaios de desempenho hidráulico. As condições de operação cobrem líquidos limpos e pouco espessos — sem sólidos nem fibras — a temperaturas entre −15 °C e 70 °C, com pressão máxima de funcionamento de 10 bar e temperatura ambiente máxima de 52 °C.
Estas bombas são o elemento hidráulico central de um sistema de pressurização por superfície. Qualquer uma das séries pode ser combinada com um Quadro Elétrico JOVAL de proteção digital e com um Reservatório de Pressão em aço inox para construir um grupo hidropneumático à medida; em alternativa, a JOVAL pré-monta estes conjuntos em fábrica na gama de Centrais Hidropneumáticas JMV, que integra a série MV como núcleo das versões compactas.
Perguntas frequentes
-
Qual a diferença entre uma bomba de superfície e uma bomba submersível?
A bomba de superfície fica instalada fora da água e aspira o líquido por tubagem; a submersível trabalha totalmente submersa dentro do furo ou reservatório. A superfície é mais fácil de manter e inspecionar; a submersível dispensa tubagem de aspiração e evita problemas de escorvamento.
-
O que é uma bomba multicelular e para que serve?
Uma bomba multicelular tem vários andares de impulsores montados em série no mesmo veio. Cada andar acrescenta cerca da mesma altura manométrica sem alterar o caudal nominal, permitindo construir bombas compactas capazes de atingir pressões elevadas — até 160 m na série MV.
-
Qual a diferença entre as séries CDMF, CDLF e CHLF?
CDMF são verticais de média pressão com flange DIN e caudal moderado; CDLF são verticais mais leves, pensadas para instalações prediais; CHLF partilham o construto técnico da CDLF mas em configuração horizontal, úteis quando a altura livre da sala técnica é limitada.
-
Que motores usam estas bombas e qual a sua eficiência energética?
Todas as séries usam motores elétricos TEFC de alta eficiência em classe IE2 (monofásico) e IE3 (trifásico acima de 0,55 kW), com isolamento classe F, grau de proteção IP 55 e operação S1 contínua a velocidade nominal de 2900 rpm.
-
Posso montar um sistema de pressurização completo a partir destas bombas?
Sim. A combinação típica é uma bomba MV ou CDMF, um Quadro Elétrico JOVAL com proteção digital e um Reservatório de Pressão em inox. Para uma solução pré-montada, consulte a gama de Centrais Hidropneumáticas JMV.
Não encontrou o que procura?
A nossa equipa técnica pode ajudar a selecionar o equipamento certo para a sua instalação. Contacte-nos com os dados do projeto — profundidade do furo, caudal necessário e aplicação.
